Referenzprojekt: Thermographie einer Solaranlage am Beispiel einer Gewerbeimmobilie (mit Beispieldaten)
Die im Beispiel gezeigte Photovoltaik-Aufdachanlage befindet sich auf einer Gewerbeimmobilie

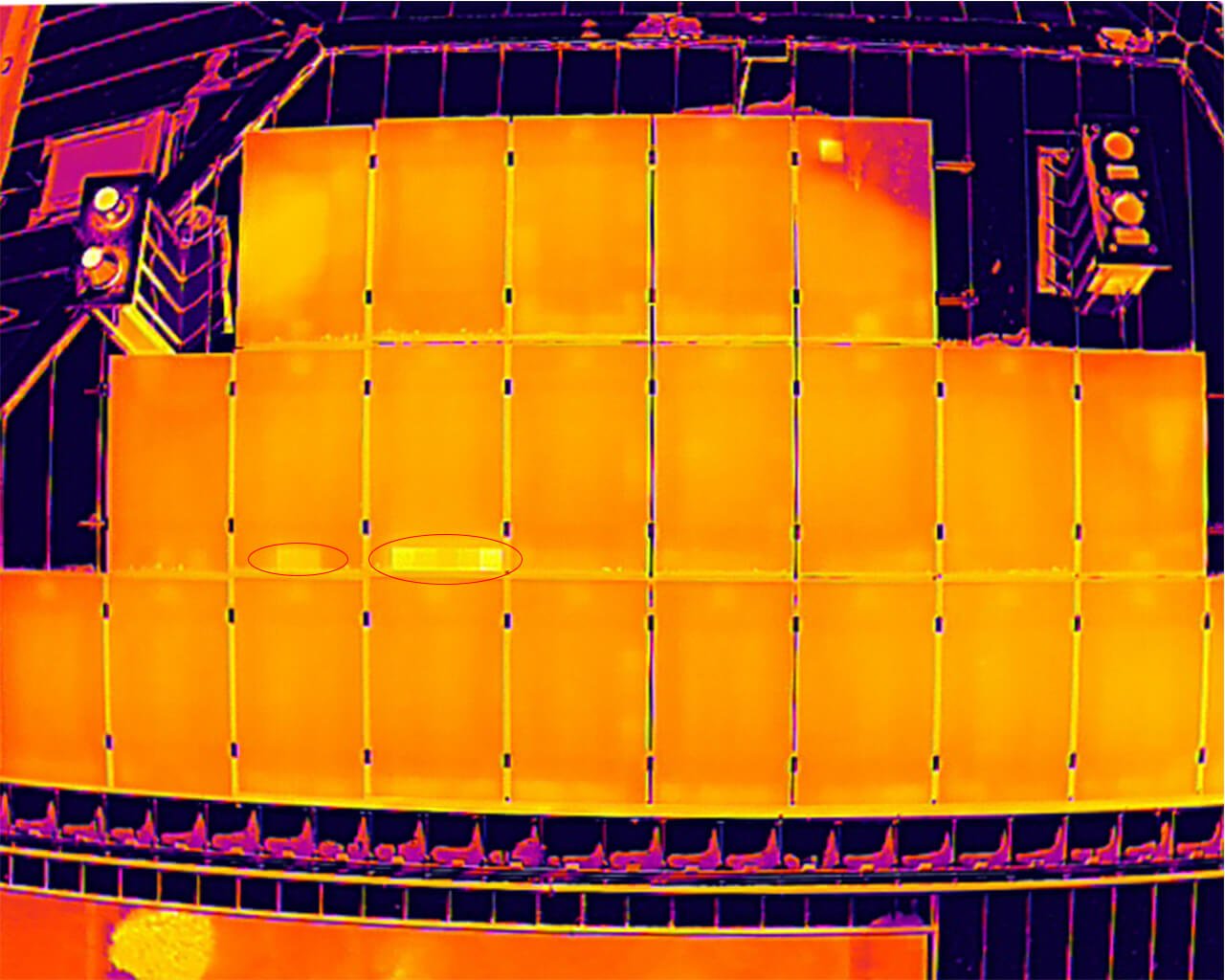

In der folgenden Abbildung liegen zwei Ansichten der Photovoltaikanlage übereinander. Zum einen handelt es sich um ein RGB-Foto, zum anderen um eine Wärmebildaufnahme. In letzterer werden die stellenweise auftetenden Temperaturanomalien (Hot Spots) deutlich sichtbar. Diese thermischen Unregelmäßigkeiten sind mit einer normalen Kamera schlichtweg nicht zu erkennen und liefern zuverlässigen Aufschluss über den Zustand von Photovoltaikanlagen.
Thermaldaten als 3D-Modell
Ähnlich wie bei der photogrammetrischen Vermessung können die radiometrischen Einzelfotos der Wärmebildkamera zu 3D-Daten aufbereitet werden. So können nicht nur die Gesamtflächen der zu inspizierenden Photovoltaikanlagen ermittelt werden, sondern auch die betroffenen Schadensflächen lokalisiert und gemessen werden. Durch die somit ermöglichte, genaue Quanitifizierbarkeit der jeweiligen Flächen können Verhältnisse zwischen intakter Modulfläche und Schadensfläche gebildet werden, wodurch konkretere Rückschlüsse auf die prozentuale Beeinträchtigung der Anlage gezogen werden können.
Darstellung als Orthophoto
Zur vereinfachten Darstellung gesamter Photvoltaikanlagen können auch Orthophotos als Geotiff oder Bilddatei ausgegeben werden. Somit ist eine Begutachtung der gesamten Anlage anhand nur einer einzelnen Datei möglich, ohne die Notwendigkeit, Einzelbilder analysieren zu müssen. Dadurch werden auch strukturelle Probleme der Anlage (siehe Clusterbildung im folgenden Beispiel) sichtbar gemacht. Bei der Erhebung von thermischen Orthophotos und 3D-Daten per Drohne ist es jedoch wichtig, dass die Witterungsverhältnisse während der Befliegung möglichst konstant bleiben.
Die entstandenen Orthofotos können entweder als Bilddaten zu Dokumentationszwecken, als Basis für ein Reporting oder zur Weiterverarbeitung in GIS-Anwendungen (Geoinformationssystem) verwendet werden.
Orthophoto einer Photovoltaik-Aufdachanlage auf einem Weingut in Unterfranken
Die Bedeutung der regelmäßigen Inspektion von Solaranlagen
Eine regelmäßige Inspektion von Photovoltaikanlagen ist essenziell, um die maximale Leistungsfähigkeit und Sicherheit der Anlage zu gewährleisten. Besonders thermografische Inspektionen ermöglichen es, Defekte wie Hotspots, Zellschäden oder Verbindungsfehler frühzeitig zu erkennen. Durch den Einsatz moderner Drohnentechnologie können auch schwer zugängliche Bereiche effizient untersucht werden.
Die Thermografie bietet zahlreiche Vorteile:
Früherkennung von Schäden: Wärmebildkameras machen unsichtbare Defekte sichtbar, bevor sie größere Schäden verursachen.
Effizienzsteigerung: Durch präzise Diagnosen können Wartungsarbeiten gezielt durchgeführt werden, was Zeit und Kosten spart.
Maximierung der Erträge: Eine gut gewartete Solaranlage liefert kontinuierlich hohe Energieerträge.
Der Einsatz von Drohnen revolutioniert die Inspektion von Solaranlagen. Ausgestattet mit hochmodernen Wärmebildkameras ermöglichen Drohnen:
schnelle und flächendeckende Analyse großer Anlagen.
Erstellung von detaillierten 3D-Modellen und Orthophotos.
präzise Dokumentation und Lokalisierung von Schäden.
Nachhaltigkeit durch bessere Wartung
Solaranlagen sind ein wichtiger Baustein für die Energiewende. Durch eine optimierte Wartung können die Lebensdauer und Effizienz der Anlagen deutlich verlängert werden. Dies trägt zur Reduzierung des CO₂-Fußabdrucks bei und macht Solarenergie noch nachhaltiger.
Warum ist Thermografie wichtig für Gewerbeimmobilien?
Auf Gewerbeimmobilien installierte Solaranlagen haben oft eine große Fläche und tragen wesentlich zur Energieversorgung bei. Ein unentdeckter Defekt kann erhebliche finanzielle Einbußen und Produktionsausfälle verursachen. Thermografische Inspektionen bieten die notwendige Sicherheit und Transparenz, um solche Risiken zu minimieren.
Weitere Informationen zum Thema gibt es in diesem Artikel zum Thema Thermografie für Photovoltaik-Anlagen.
Beispieldaten Download
Sämtliche Daten aus diesem Projekt stellen wir Ihnen gerne kostenfrei als Download zur Verfügung. Bitte teilen Sie uns Ihre Kontaktdaten mit, damit wir Ihnen umgehend einen Download-Link zu Verfügung stellen können.
Die Daten umfassen:
3D-Punktwolke (*.las - georeferenziert ETRS:25832)
3D-Punktwolke (*.obj - georeferenziert ETRS:25832)
Orthophoto (*.tiff - georeferenziert ETRS:25832)
Radiometrisches Wärmebild (*.rjpg - radiometrisches JPG)
Weitere Formate gerne auf Anfrage.
