Drohnenvermessung

Drohnenvermessung nutzt Drohnen zur schnellen und präzisen Erfassung von Vermessungsdaten. Dieser Artikel erklärt die Funktionsweise, Technologien und Anwendungsbereiche dieser modernen Vermessungsmethode.

Das Wichtigste auf einen Blick

• Die Drohnenvermessung bietet eine schnelle, sichere und präzise Methode zur Erfassung und Analyse von Vermessungsdaten, die besonders für große und schwer zugängliche Flächen geeignet ist.

• Die Anwendungen der Drohnenvermessung umfassen eine Vielzahl von Branchen wie Bauwesen, Landwirtschaft, Forstwirtschaft, Denkmalpflege und Industrie, wobei präzise 3D-Modelle und georeferenzierte Orthophotos entscheidende Nutzen bieten.

• Moderne Technologien wie RTK und LiDAR sowie fortschrittliche Photogrammetrie-Software ermöglichen die Erstellung maßhaltiger 3D-Modelle und digitaler Geländemodelle, die die Effizienz und Genauigkeit der Vermessung erheblich steigern.

Drohnenvermessung: Ein Überblick

Die Vermessung mit Drohnen, auch bekannt als UAV-Vermessung, ist eine Methode zur Erfassung und Analyse von Vermessungsdaten mithilfe von unbemannten Luftfahrzeugen (UAVs). Diese innovative Technologie bietet eine Vielzahl von Vorteilen gegenüber traditionellen Methoden. Drohnen ermöglichen es Vermessern, Daten schneller, sicherer und präziser zu erfassen. Die Flexibilität und Präzision der Drohnenvermessungstechnologie erlaubt es, große und schwer zugängliche Flächen effizient zu vermessen und die Daten in kürzester Zeit zu verarbeiten. Bei solchen Vermessungen kommen Drohnen zum Einsatz.

Die Ergebnisse der Drohnenvermessung können beeindruckend sein. Sie umfassen:

• hochwertige 2D-Orthomosaike

• 3D-Orthomosaike

• 3D-Modelle

• dichte Punktwolken

• multispektrale Daten

Diese Daten sind für verschiedene Anwendungen in der Vermessung und Kartierung unerlässlich. Immer mehr Vermesser integrieren Drohnen in ihre Ausrüstung, um von diesen Vorteilen zu profitieren.

UAV Vermessung und Kartierung

UAV Vermessung und Kartierung ermöglicht die effiziente und hochgenaue 3D Vermessung großer und schwer zugänglicher Flächen. Mithilfe von Drohnen können Vermesser 3D-Punktwolken, digitale Geländemodelle und Orthophotos erstellen, die für eine Vielzahl von Anwendungen genutzt werden können. Diese Technologie ist besonders nützlich für die Erstellung topografischer Karten und 3D-Modelle von Geländen und Umgebungen, die aus der Luft erfasst werden.

Die Drohnenvermessung bietet:

• eine präzise und wiederholbare Datenerfassung

• eine effiziente Vergleichbarkeit von Messdaten desselben Geländes oder Gebäudes

• maßhaltige 3D-Modelle durch den Einsatz von RTK-Technologie

• genaue Ermittlung von Entfernungen, Flächen und Volumen

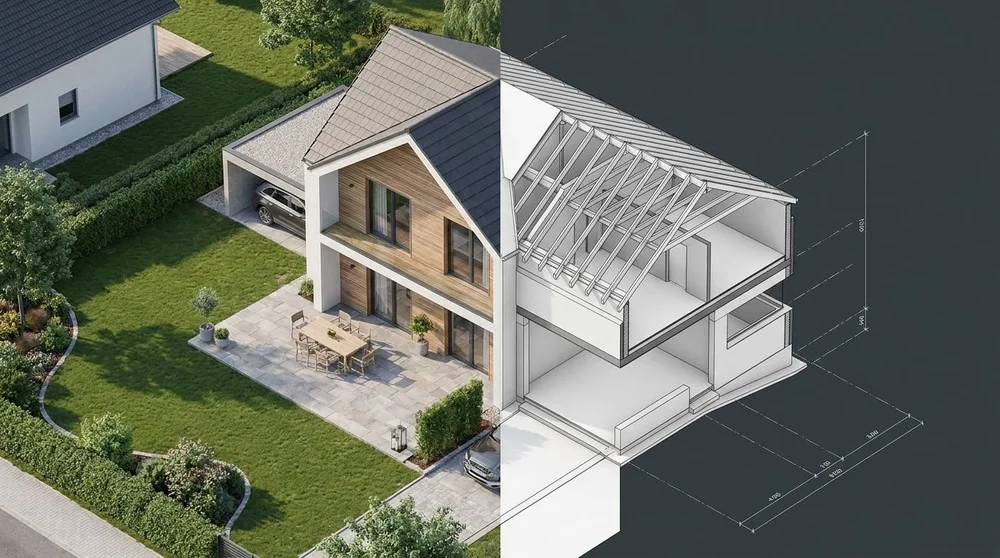

Photogrammetrie

Photogrammetrie ist eine Methode zur Gewinnung dreidimensionaler Informationen zur Vermessung basierend auf Luftaufnahmen. Diese Technik ermöglicht:

• die Erstellung texturierter 3D-Punktwolken

• präzise Messungen und Auswertungen

• die Triangulation von Luftbildaufnahmen aus unterschiedlichen Perspektiven zur Erzeugung eines 3D-Modells.

Eine leicht zu bedienende Flugplanungssoftware ist besonders hilfreich für die Erzeugung von 3D-Modellen in der Photogrammetrie. Je kleiner die Ground Sampling Distance (GSD), desto detaillierter und genauer ist die Darstellung des Bildes, was die Präzision der Vermessung erhöht.

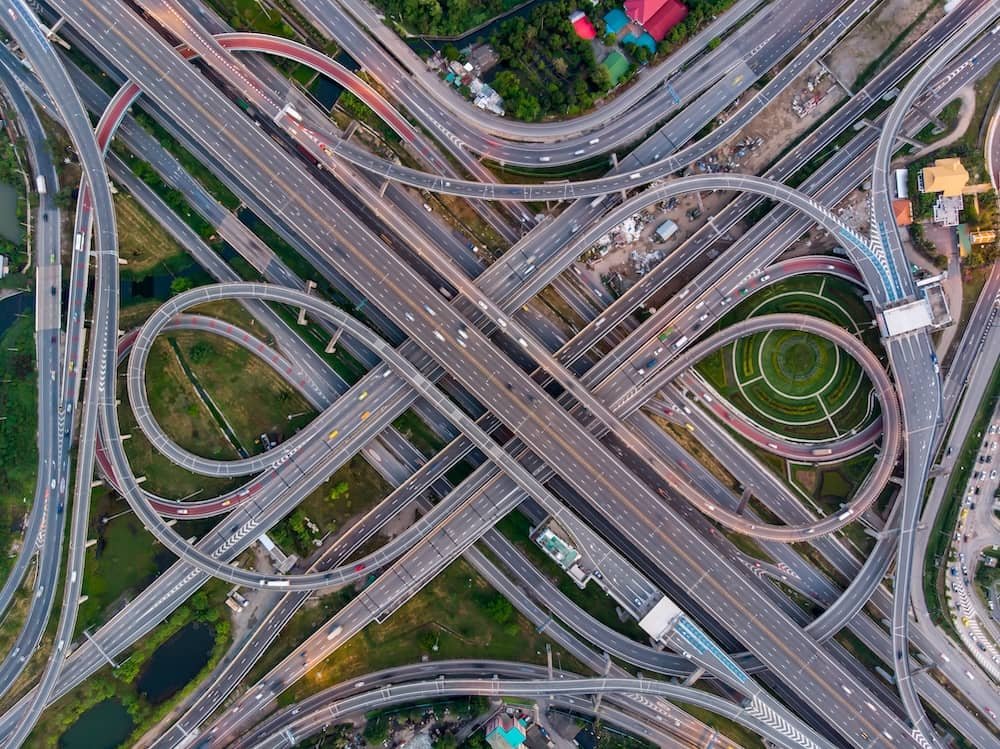

Georeferenzierte Orthophotos

Georeferenzierte Orthophotos bieten verzerrungsfreie und maßstabsgetreue Abbildungen der Erdoberfläche mit Raumbezug durch ein Koordinatensystem. Diese Orthophotos sind unverzichtbar für die genaue Dokumentation und Analyse von Geländen und Bauwerken. Sie ermöglichen es, eine aktuelle und detaillierte Übersicht über ein Gelände oder eine Baustelle zu erhalten.

Durch die Georeferenzierung der Modelle wird sichergestellt, dass diese im Weltkoordinatensystem verortet werden können. Dies ist besonders wichtig für Anwendungen in der Vermessung und Kartierung, wo präzise und korrekte Daten entscheidend sind.

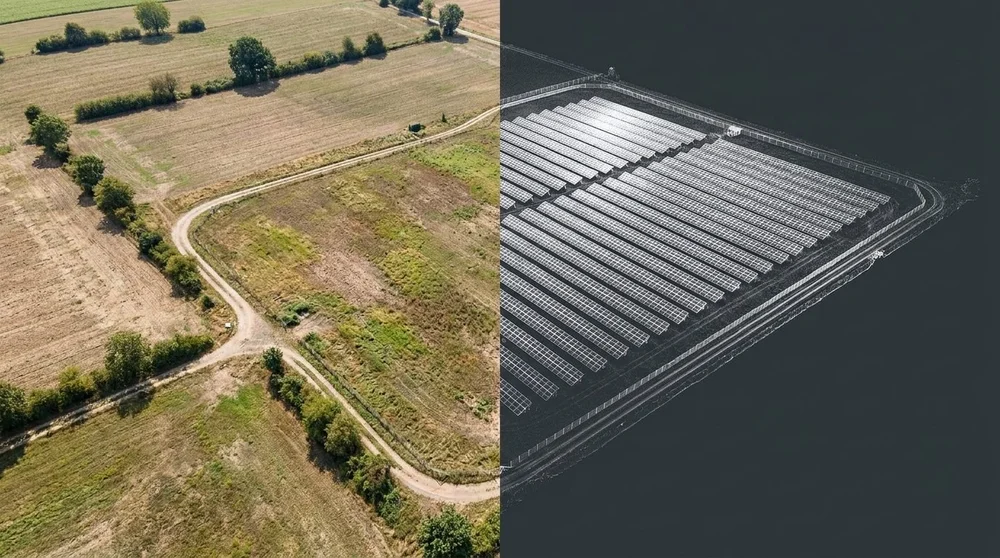

Anwendungen der Drohnenvermessung

Die Drohnenvermessung findet in vielen Branchen Anwendung, darunter Bauwesen, Landwirtschaft, Vermessung und Kartierung, Inspektionen und Katastrophenmanagement. Die gesammelten Daten von UAVs werden auch in Branchen wie Bergbau, Öl und Gas, Umweltüberwachung und Stadtplanung genutzt.

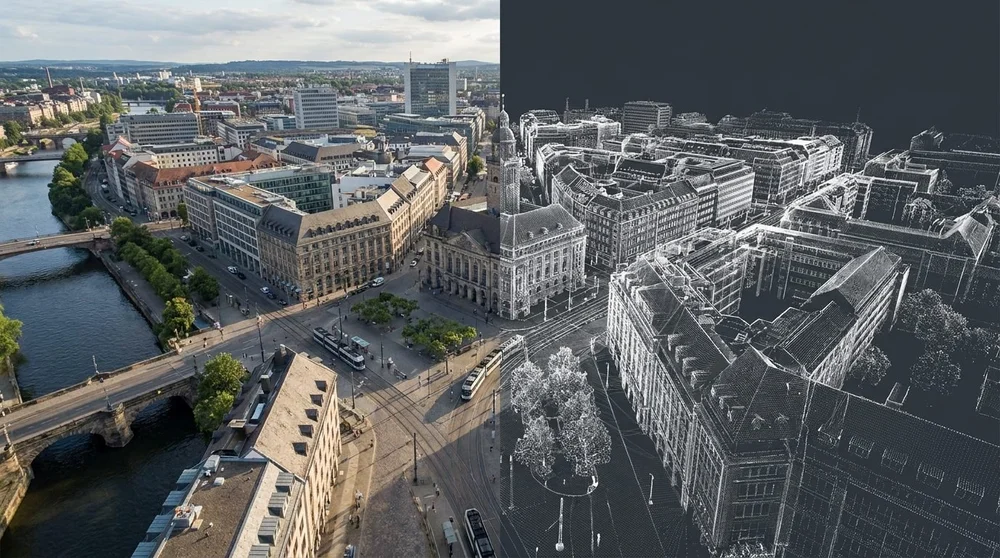

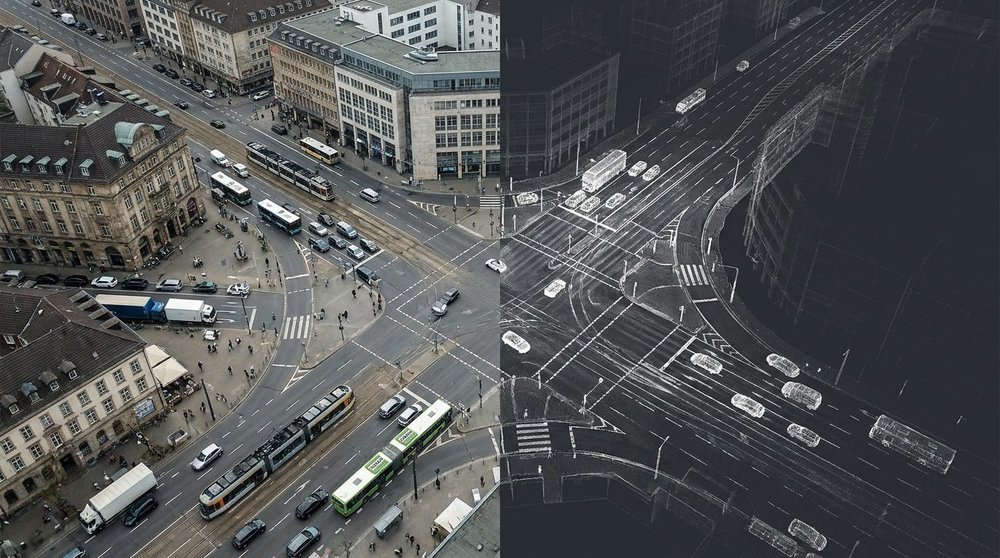

Ein bedeutender Anwendungsbereich ist die Stadtmodellierung, bei der präzise 3D-Modelle zur Unterstützung der Stadtplanung und Infrastrukturentwicklung erstellt werden. Drohnen können auch zur detaillierten Kartierung von Korridoren wie Straßen und Eisenbahnlinien eingesetzt werden.

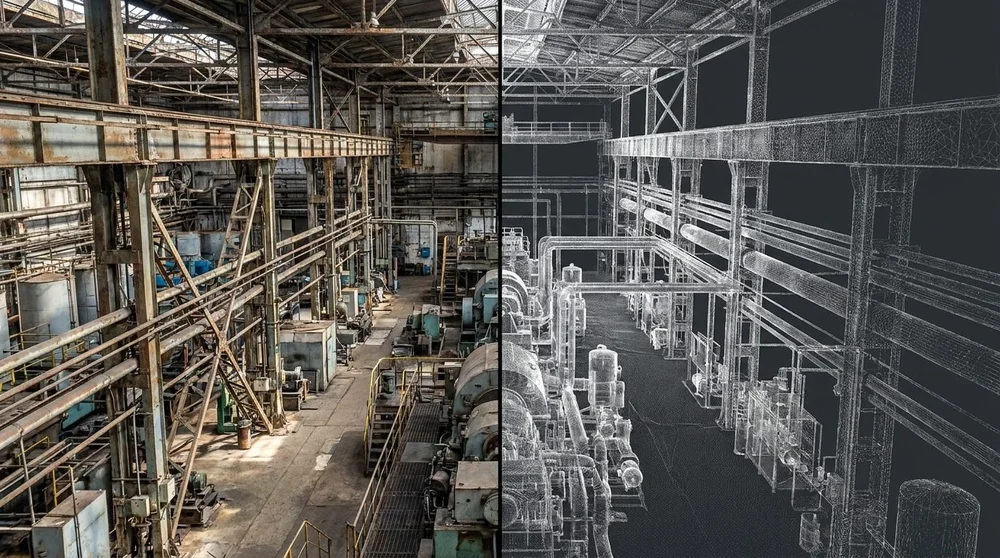

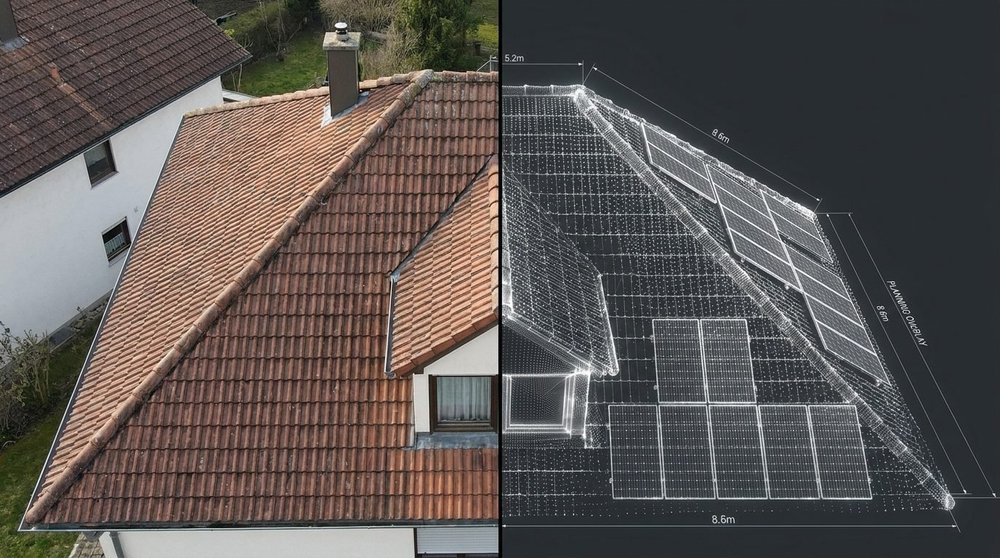

Baugewerbe und Industrie

Im Baugewerbe und in der Industrie ermöglicht die Drohnenvermessung schnelle und präzise topografische Karten, Volumenmessungen und Inspektionen. Drohnen können präzise topografische Karten für Bauprojekte erstellen, bevor der erste Spatenstich erfolgt. Sie ermöglichen eine effiziente Fortschrittsüberwachung auf Baustellen durch regelmäßige Luftbilder und 3D-Modelle.

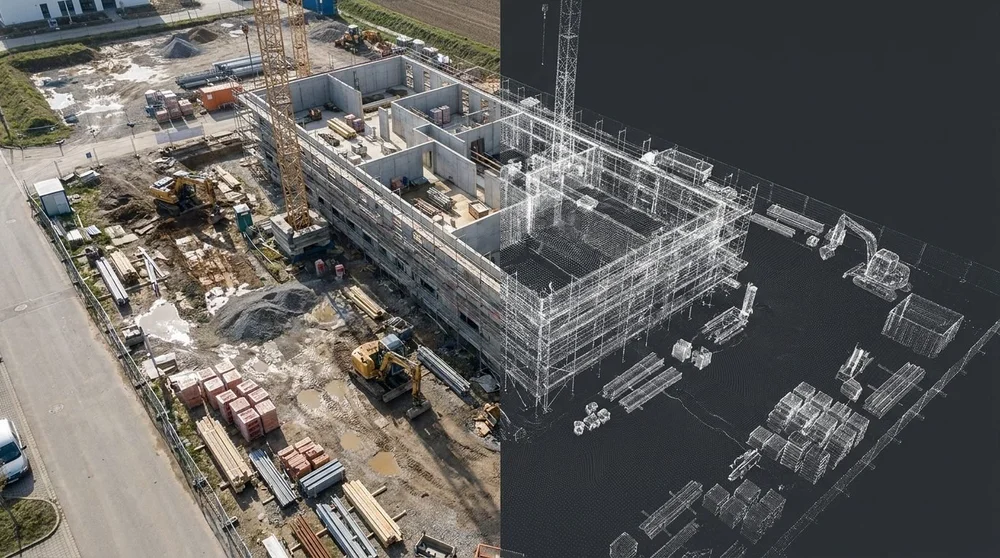

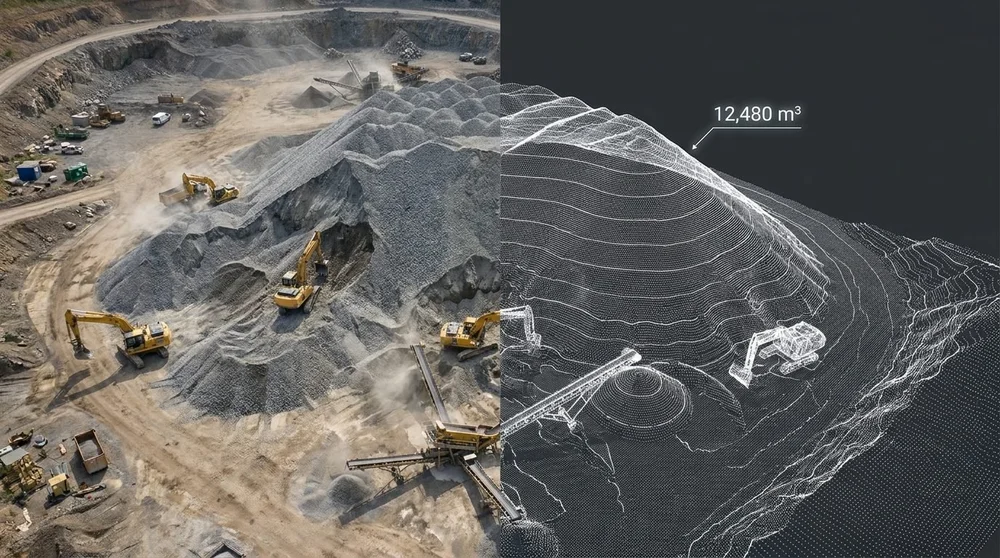

Die Volumenbestimmung und Massenermittlung ermöglicht die genaue Erfassung und Dokumentation von Volumen und Massen großer Flächen wie Halden, Deponien und Steinbrüchen. Durch Drohnenaufnahmen lassen sich Fortschritte auf Baustellen visualisieren und mit digitalen Bauplänen abgleichen. Drohnen können schwer zugängliche Areale sicher und effizient vermessen, ohne dass Vermesser sich in Gefahr begeben müssen.

Landwirtschaft und Forstwirtschaft

In der Landwirtschaft und Forstwirtschaft unterstützt die Drohnenvermessung die Überwachung landwirtschaftlicher Prozesse und die Optimierung der Ernte. Multispektrale Kameras auf Drohnen können die Gesundheit und das Wachstum von Pflanzen analysieren. Landwirtschaftliche Flächen können überwacht werden, um den Zustand der Kulturen zu analysieren.

Drohnen können zur Überwachung und Inventarisierung von Waldbeständen eingesetzt werden. In der Forstwirtschaft werden Drohnen zur Schadensdokumentation und zur Bestandsaufnahme von Wäldern eingesetzt.

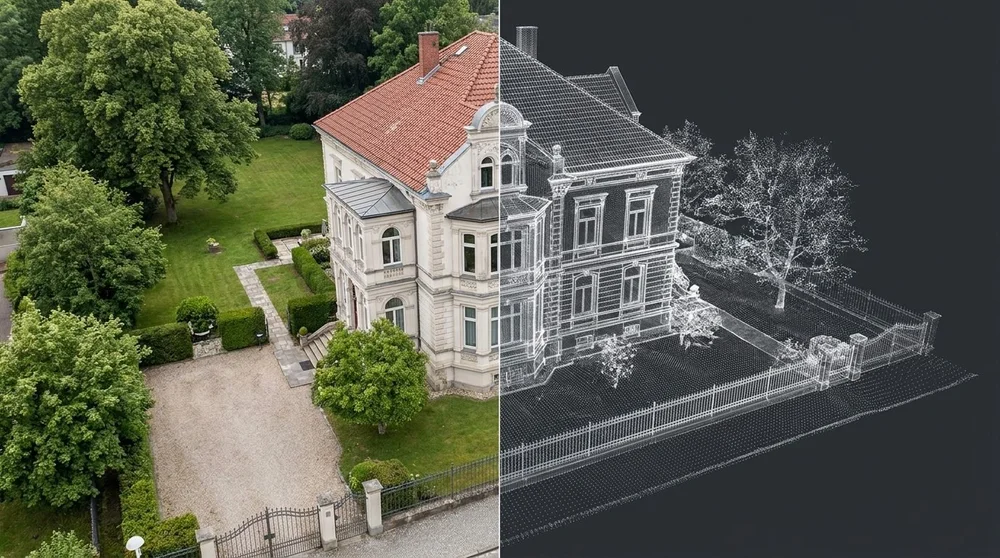

Denkmalpflege und Bauwerksprüfung

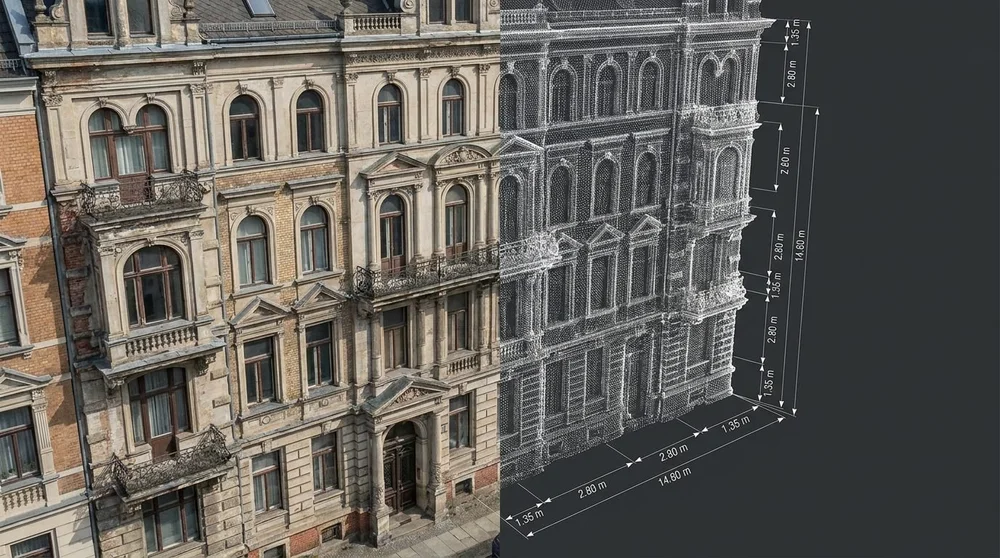

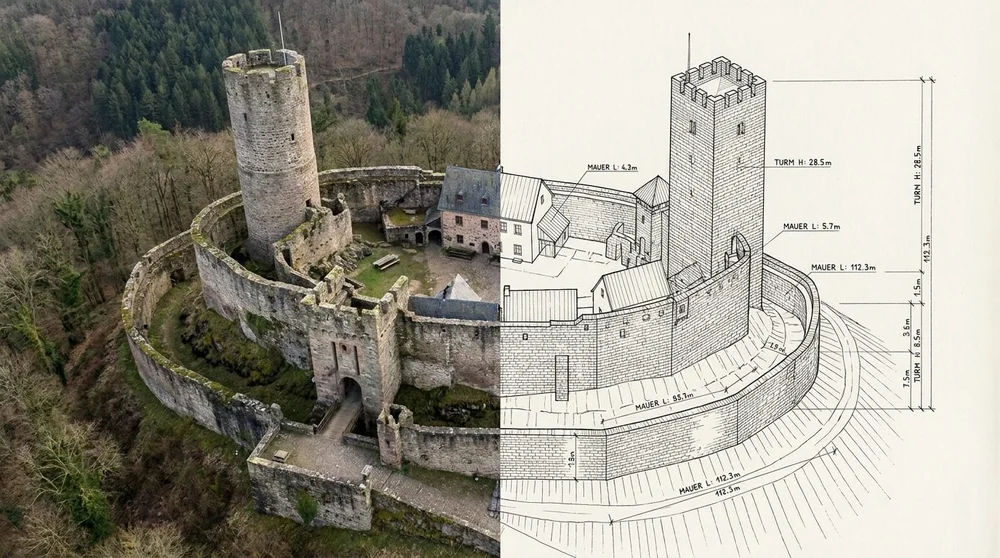

Drohnenvermessung wird auch für Fassadenvermessung, Denkmalpflege und Bauwerksprüfung verwendet. Sie bieten eine sichere und kostengünstige Methode zur Überwachung von Bauwerken im Bereich der Denkmalpflege.

Durch den Einsatz von Drohnen können schwer zugängliche Bereiche von Bauwerken effizient inspiziert werden, was die Sicherheit und Effizienz erhöht. Drohnen ermöglichen eine präzise Inspektion historischer Gebäude und schwer zugänglicher Bereiche.

Technologien und Werkzeuge für die Drohnenvermessung

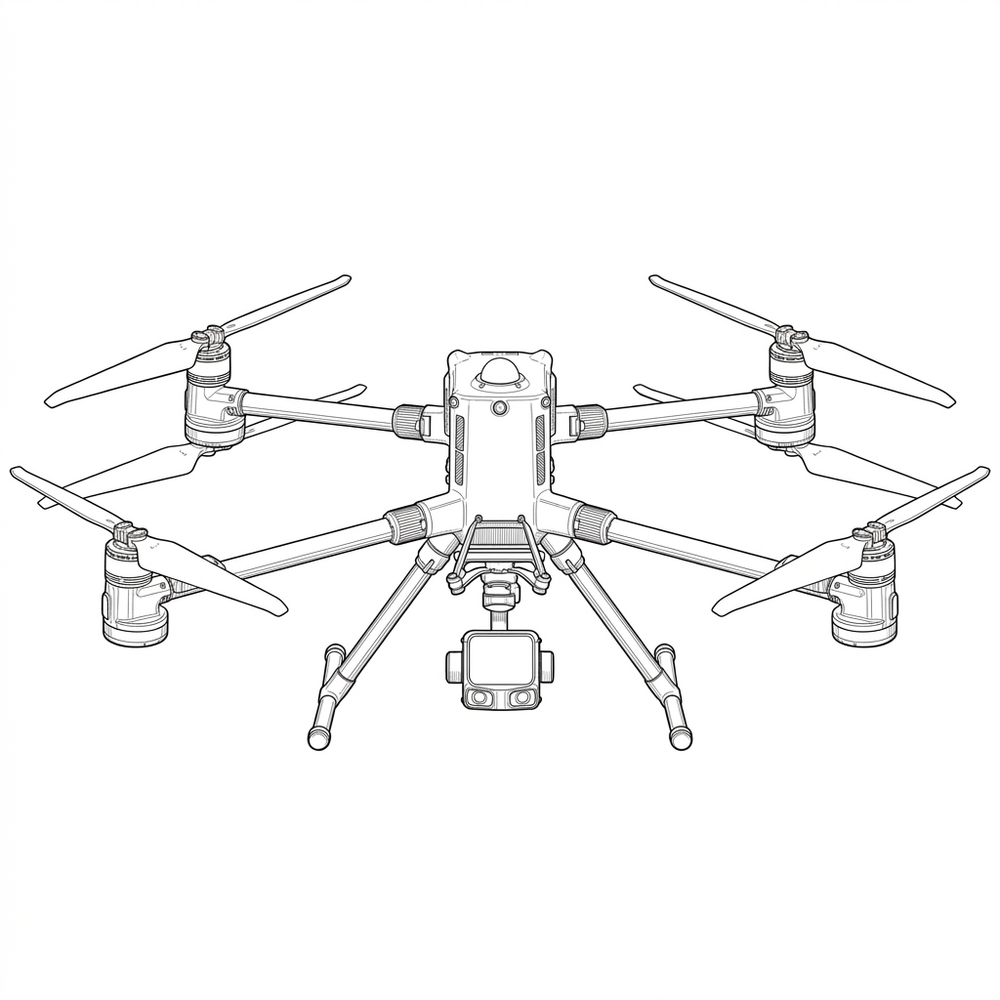

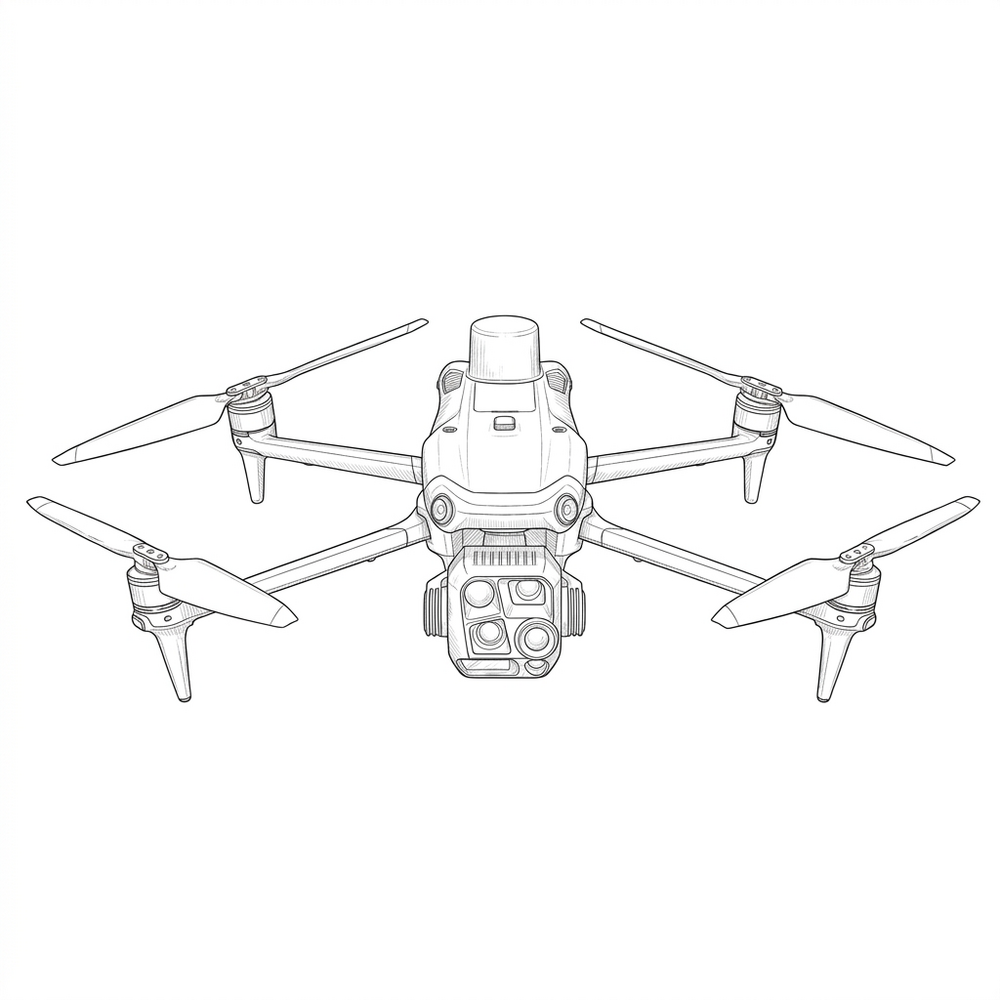

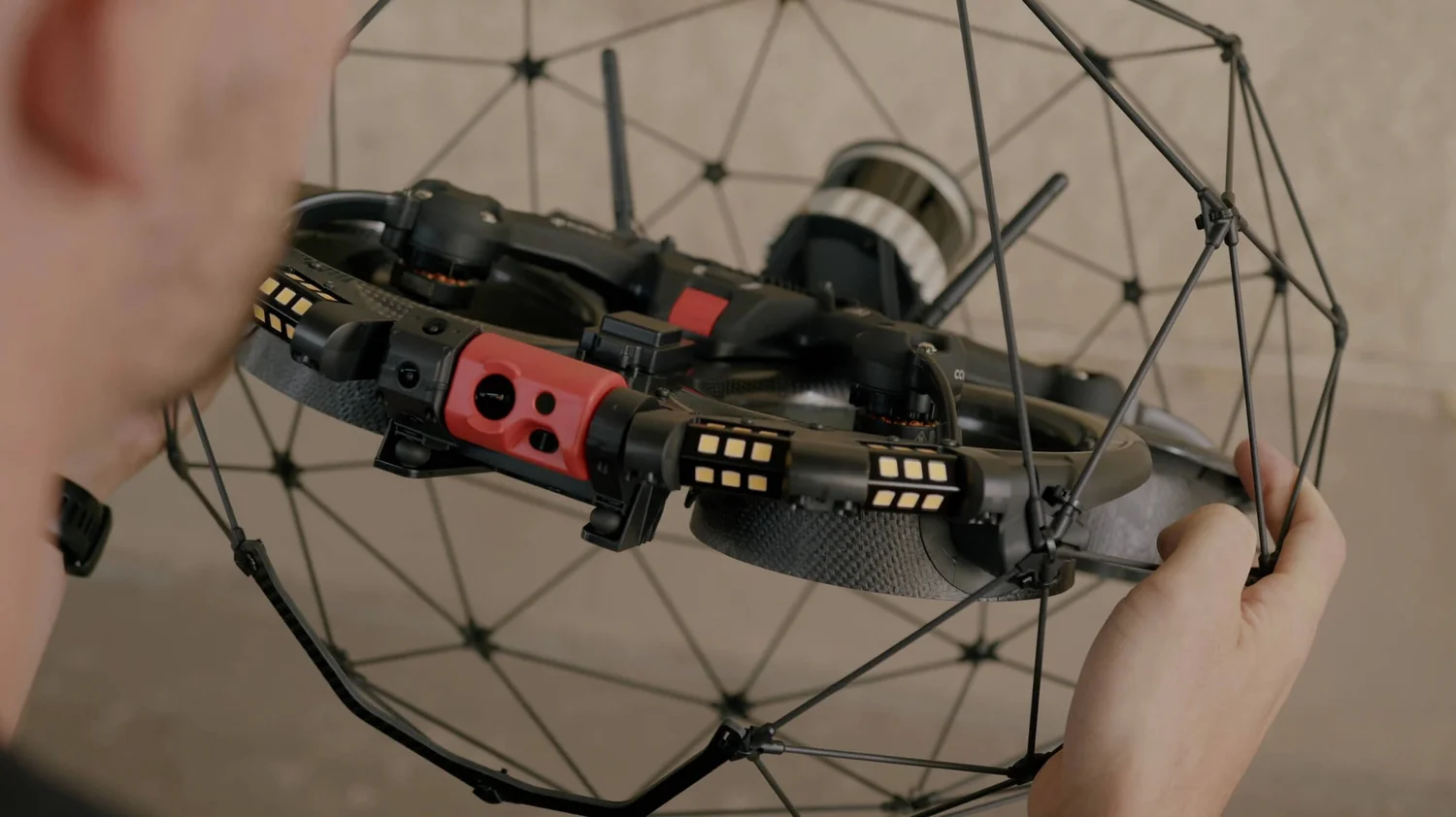

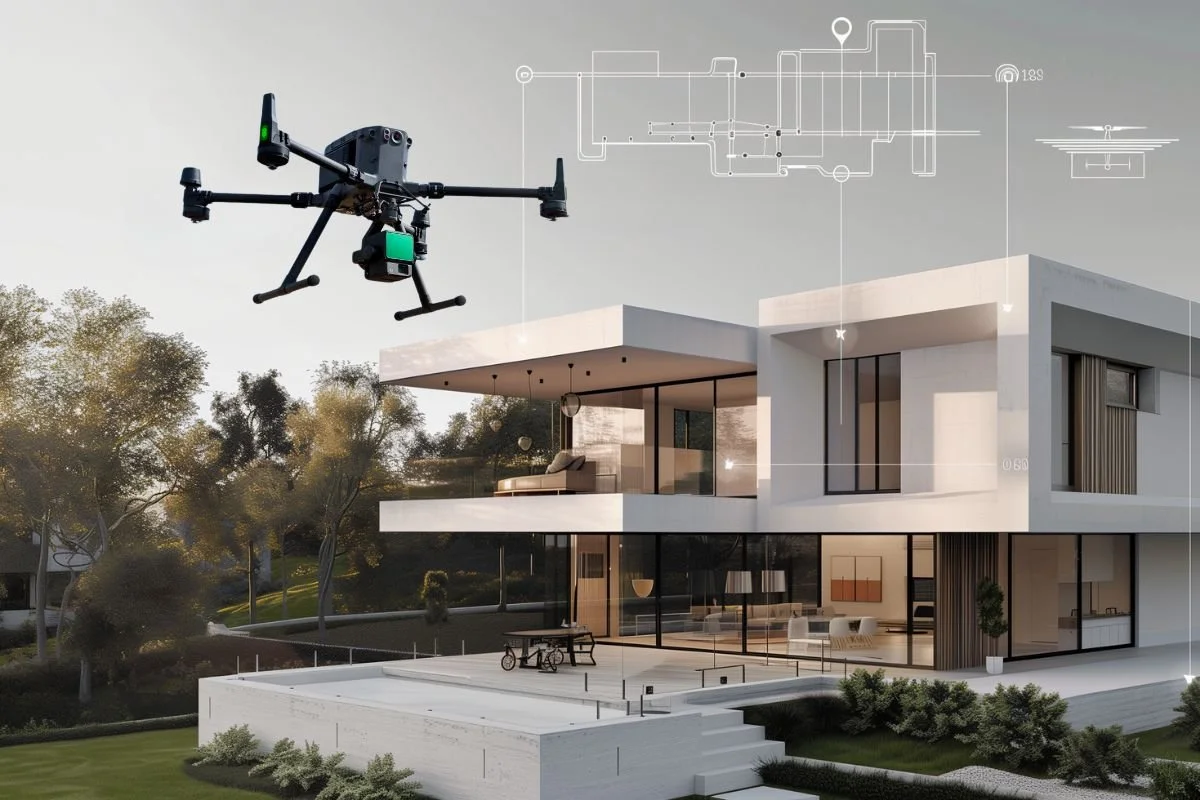

Die Technologien und Werkzeuge für die Drohnenvermessung umfassen RGB-Kameras, LiDAR-Sensoren und RTK-Technologie. Kleine Drohnen mit RGB-Kameras sind durch das photogrammetrische Verfahren zu wertvollen Werkzeugen in der Vermessung geworden. LiDAR-Sensoren bieten eine hervorragende Möglichkeit, Daten bei schlechten Lichtverhältnissen oder Vegetation zu erfassen.

Für die Erstellung präziser 3D-Modelle werden oft LiDAR-Sensoren zusammen mit Photogrammetrie verwendet, um die Genauigkeit der Daten zu erhöhen. Drohnen mit automatischem GPS-Flugmodus verwenden diese Funktion zur Aufnahme regelmäßiger Bilder mit gewünschten Überlappungen.

RTK-Technologie

RTK-Technologie ermöglicht die Zuweisung genauer Koordinaten zu Messpunkten durch Echtzeitkinematik. Diese Technologie nutzt Echtzeitkommunikation zwischen Drohne und Bodenstation, um die exakte Kameraposition zu bestimmen.

RTK kann Korrekturdaten auch über das Mobilfunknetz empfangen, was eine Alternative zur Bodenstation darstellt. Modelle wie die DJI Phantom 4 RTK bieten diese fortschrittliche Technologie und sind besonders für präzise Vermessungsaufgaben geeignet.

Photogrammetrie Software

Photogrammetrie-Softwarelösungen verarbeiten die mit Drohnen gesammelten Bilddaten zu detaillierten Karten und Modellen. Diese Software verarbeitet Drohnendaten zu:

• digitalen Geländemodellen

• Oberflächenmodellen

• Punktwolken

• Vermaschungen der Objekte.

Die Bilder werden zusammen mit den GPS-Lagedaten in die Photogrammetriesoftware geladen und zu einem 3D-Modell zusammengefügt. Cloud-Dienste wie PIX4D oder Dronedeploy bieten zusätzliche Optionen, haben jedoch Einschränkungen hinsichtlich der Parameter.

Der Prozess der Drohnenvermessung

Der Prozess der Drohnenvermessung umfasst mehrere Schritte, von der Flugplanung über die Datenerfassung bis hin zur Datenverarbeitung. Jeder dieser Schritte ist entscheidend für die Genauigkeit und Qualität der gesammelten Daten. Eine exakte Planung und Durchführung ist daher unerlässlich, um die gewünschten Ergebnisse zu erzielen.

Nach der sorgfältigen Planung und Durchführung des Drohnenflugs werden die gesammelten Daten verarbeitet und analysiert. Dies beinhaltet das Hochladen der Bilder und GPS-Daten in die Photogrammetriesoftware, die Erstellung von 3D-Modellen und die Georeferenzierung der Daten. Die gesamte Kette der Datenerfassung und -verarbeitung muss nahtlos ineinandergreifen, um präzise und zuverlässige Ergebnisse zu gewährleisten.

Flugplanung

Die Flugplanung ist der erste und wichtigste Schritt im Prozess der Drohnenvermessung. Sie umfasst das Einholen notwendiger Genehmigungen, eine exakte Planung des Fluges mit geeigneter Software oder App und die Berücksichtigung der Wetterbedingungen. Besonders in innerstädtischen Bereichen und nahe Gebäuden ist eine gute Flugerfahrung sowie die Beachtung rechtlicher Grundlagen wichtig.

Die Wahl des Start- und Landeplatzes ist ebenfalls ein kritischer Aspekt der Flugplanung, um eine sichere Drohnenoperation zu gewährleisten. Während des Fluges wird normalerweise der automatische GPS-Flugmodus verwendet. Dies ermöglicht die regelmäßige Aufnahme von Bildern mit den gewünschten Überlappungen.

Datenerfassung

Während der Datenerfassung werden hochauflösende Bilder aufgenommen, die später für die Erstellung von 3D-Modellen verwendet werden. Eine exakte Flugplanung, einschließlich der Definition der Flugroute und der Höhe, ist entscheidend, um eine optimale Datenqualität sicherzustellen.

Die Drohnenflüge zur Datenerfassung sollten in regelmäßigen Abständen wiederholt werden, um konsistente und aktuelle Daten zu gewährleisten. Saubere Kameralinsen tragen wesentlich zur Bildqualität und somit zum Erfolg der Drohnenvermessung bei.

Datenverarbeitung

Nach dem Drohnenflug sollten die Schärfe der Aufnahmen und die Erkennbarkeit der Passpunkte überprüft werden. Die gesammelten Bilddaten werden dann in die Photogrammetriesoftware hochgeladen und zu einem 3D-Modell zusammengefügt.

Die Passpunkte verbessern die Genauigkeit des 3D-Modells oder transformieren die Daten in ein lokales Koordinatensystem. Die Berechnungen für 3D-Modelle sollten idealerweise abends oder an Wochenenden durchgeführt werden, um die Rechenkapazitäten optimal zu nutzen.

Zusammenfassung

Die Drohnenvermessung hat sich als ein revolutionäres Werkzeug in der Vermessungstechnik erwiesen. Durch die Kombination von Präzision, Effizienz und Vielseitigkeit ermöglicht sie eine schnelle und genaue Datenerfassung, die in verschiedenen Branchen von unschätzbarem Wert ist. Von der Erstellung topografischer Karten bis zur Überwachung landwirtschaftlicher Prozesse bietet die Drohnenvermessung zahlreiche Anwendungsmöglichkeiten.

Die Technologien und Werkzeuge, die in der Drohnenvermessung verwendet werden, wie RGB-Kameras, LiDAR-Sensoren und RTK-Technologie, tragen wesentlich zur Genauigkeit und Qualität der gesammelten Daten bei. Der Prozess der Drohnenvermessung, von der Flugplanung über die Datenerfassung bis hin zur Datenverarbeitung, muss sorgfältig durchgeführt werden, um präzise und zuverlässige Ergebnisse zu erzielen.

Die Herausforderungen bei der Drohnenvermessung, wie die präzise Volumenbestimmung, können durch den Einsatz fortschrittlicher Technologien und sorgfältige Planung bewältigt werden. Die Vorteile in Bezug auf Kosten- und Zeiteinsparungen sowie die erhöhte Effizienz machen die Drohnenvermessung zu einer lohnenden Investition für Unternehmen und Organisationen.

Die Zukunft der Drohnenvermessung sieht vielversprechend aus, da die Technologie weiter voranschreitet und neue Anwendungen und Möglichkeiten eröffnet. Nutzen Sie die Vorteile dieser innovativen Technologie, um Ihre Projekte effizienter und kostengünstiger zu gestalten.

Häufig gestellte Fragen

Was ist UAV Vermessung und Kartierung?

UAV Vermessung und Kartierung ist eine Methode zur effizienten und präzisen Vermessung großer und schwer zugänglicher Flächen mithilfe von UAVs. Dabei werden 3D Punktwolken und verschiedene Datensätze wie Orthophotos und digitale Geländemodelle erstellt.

Was ist Photogrammetrie?

Photogrammetrie ist eine Methode zur Gewinnung dreidimensionaler Informationen zur Vermessung basierend auf Luftaufnahmen. Dabei werden texturierte 3D Punktwolken erstellt, die präzise Messungen und Auswertungen ermöglichen.

Was sind Orthophotos?

Orthophotos sind verzerrungsfreie und maßstabsgetreue Abbildungen der Erdoberfläche oder von Flächen wie Fassaden oder Brücken, die aus erfassten Bildern erstellt werden und eine korrekte Darstellung ermöglichen.
